SWP9081熱電偶溫度變送器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
一、概述：
SWP9081 熱電偶溫度變送器，將現場熱電偶/毫伏的信號轉換成與之隔離的兩路標準4~20mA/1~5V（溫度線性）信號傳送到變送器輸出。
二、主要技術性能：
電源電壓：24VDC±10%
消耗功率：1.8W（24V 供電，二路20mA 輸出）
輸入：各種熱電偶及mV信號⑨+⑩-
輸出：全隔離二路1～5V /4～20mA DC（①+②-、⑤+⑥-）
輸出負載: ≤750Ω（內部250Ω負載）
輸出精度：0.2%F.S
溫度漂移：0.01%F.S
環境溫度：+5℃～40℃
相對濕度：35％～85％RH
儲存溫度：-40℃～85℃
重量：約150ｇ
安裝場所：周?chē)諝庵袘?yīng)不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
適用現場設備：各種熱電偶信號、毫伏傳感器。
三、安裝注意事項：
1. 熱電偶溫度變送器應安裝非危險場所。
2. 熱電偶溫度變送器通往現場（危險場所）的軟銅導線截面積必須大于0.5mm2。
3. 連接導線的絕緣強度應大于500V。
4. 對熱電偶溫度變送器進行單獨通電調試時，必須注意熱電偶溫度變送器的型號、電源極性、電壓等級及熱電偶溫度變送器外殼接線端上的標號。
5. 嚴禁用兆歐表測試熱電偶溫度變送器端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部熱電偶溫度變送器接線，否則會引起內部器件損壞。
6. 如熱電偶溫度變送器內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修僅限于所述的范圍進行，其外的維修應與制造廠商量）。經檢修后方能重新投入運行。

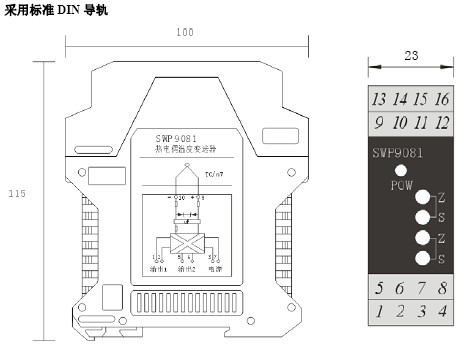

安裝方式及尺寸

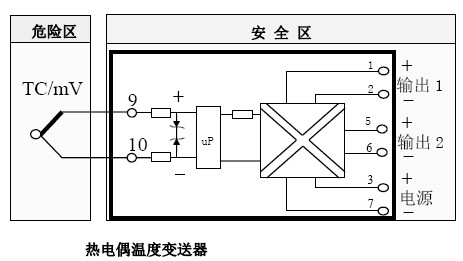

接線圖
