WR、WZ系列電站測溫用熱電偶、熱電阻
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
隨著我國電力工業的不斷發展，急需各種適用于電站的熱電偶和熱電阻，以代替進口。本廠先后引進了專業制造技術和設備，并在原有產品基礎上，參考美國的EBASCO規格，對產品進行重新設計，增加了新的品種，使整個配套系列的品種、規格完全符合國產或引進的30萬、60萬千瓦發電機組以及國內其它機組配套需要，并以優異的質量來滿足市場。
◆ 量程規格
| 類 別 | 代 號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t |
| 鎳鉻-鎳硅 | WRNT | K | 0～800 | Ⅱ | ±2.5℃或±0.75%t |
| 鎳鉻-銅鎳 | WRET | E | 0～600 | Ⅱ | ±2.5℃或±0.75%t |
| 銅-銅鎳 | WRCT | T | -40～350 | Ⅱ | ±1℃或±0.75%t |
| 鉑電阻 | WZPT | Pt100 | -200～500 | A級 | ±(0.3+0.005│t│) |
| 銅電阻 | WZCT | Cu50 | -50～150 | 合格 | ±(0.3+6.0×10-3t) |
注:“t”為感溫元件實測溫度，對于鉑電阻則為感溫元件實測溫度的絕對值。
◆
公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
◆
熱電偶絕緣電阻
常溫絕緣電阻的試驗電壓為直流500+50V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對溫度45%，大氣壓力86～106kpa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ·m
即：Rr·L〉＞100MΩ
L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值，MΩ
L-熱電偶的長度，m
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
◆
電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在10～35℃范圍內，相對濕度應不大于80%，常溫絕緣電阻值應不小于100MΩ。
◆
熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mA。
◆ 熱套式熱電偶
熱套式電偶主要用于測量蒸汽管道及鍋爐溫度。
熱電偶采用熱套保護管與電偶可分離分工，使用時，用戶可將熱套焊接或機械固定在設備上，然后裝上電偶就可工作，它的優點是提高了保護管的工作壓力和使用壽命，又便于電偶的維修或更換，目前這種結構形式被國外廣泛采用。
本廠生產的熱套保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽命。
熱套式熱電偶產品有五種不同結構和安裝方式，用戶可根據不同的溫度，壓力及蒸汽流速來選用。

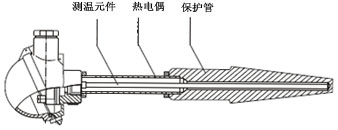

◆ 熱套式熱電偶結構示意圖

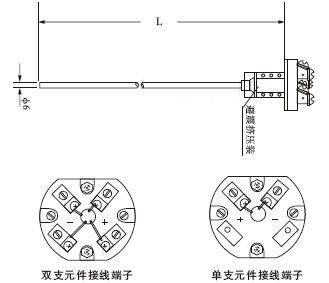

◆ 熱電偶感溫元件
用途：
可作熱電偶直接使用，亦可作為維修更換元件使用
| 名 稱 | 型 號 | 分 度 號 | 長 度 L(mm) |
| 單支感溫元件 | WRNT-001 | K | 250-800 |
| 雙支感溫元件 | WRNT2-001 | 300-850 | |
| 單支感溫元件 | WRET-001 | E | 350-900 |
| 雙支感溫元件 | WRET2-001 | 400-950 | |
| 450-1000 | |||
| 500-1050 | |||
| 550-1400 | |||
| 600-2270 | |||
| 650-2770 | |||
| 700-3200 | |||
| 750-3500 |
注：高溫高壓熱電偶置入長度l(mm)：50，100，150
中溫中壓熱電偶置入長度l(mm)：50，100，150，200，250，300
低溫低壓熱電偶置入長度l(mm)：50，100，150，200，250，300，350，400，450，500
◆
熱套式熱電偶
名 稱 | 型 號 | 分度號 | 測溫范圍 | 公稱壓力 | 流 速 | 保護管材料 |
單支熱電偶 | WRN-01 | K | 0～600℃ | ≤29.4MPa | ≤100m/s | 1Cr18Ni9Ti不銹鋼 |
WRER-01 | E | |||||
雙支熱電偶 | WRNR2-01 | K | ||||
WRER2-01 | E |
◆
煙道、風道熱電偶
用途:
使用在煙道及風道上測溫
名 稱 | 型 號 | 分度號 | 測溫范圍 | 公稱壓力 | 保護管材料 | L×1 |
單支熱電偶 | WRN-12 | K | 0～800℃ | ≤9.8MPa | 1Cr18Ni9Ti不銹鋼 | 480×230 |
WRER-12 | E | |||||
雙支熱電偶 | WRNR2-12 | K | ||||
WRNR2-12 | E |
注:BASCO規范
◆ 高溫高壓熱電偶
名 稱 | 型 號 | 分度號 | 測溫范圍 | 公稱壓力 | 流 速 | 保護管材料 |
單支熱電偶 | WRN-13 | K | 0～565℃ | ≤29.4MPa | ≤100m/s | 0Cr18Ni12MO2Ti 不銹鋼 |
WRER-13 | E | |||||
雙支熱電偶 | WRNR2-13 | K | ||||
WRER2-13 | E |
置入長度I(mm):50、100、150；
l≤100mm時，保護管可選用600℃
◆ 中溫高壓熱電偶
名 稱 | 型 號 | 分度號 | 測溫范圍 | 公稱壓力 | 流 速 | 保護管材料 |
單支熱電偶 | WRN-14 | K | 0～340℃ | ≤29.4MPa | ≤30m/s | 0Cr18Ni9Ti 不銹鋼 |
WRER-14 | E | |||||
雙支熱電偶 | WRNR2-14 | K | ||||
WRER2-14 | E |
置入長度I(mm):50、100、150、200、250、300
l≤250mm時，保護管可選用600℃
◆ 低溫高壓熱電偶
名 稱 | 型 號 | 分度號 | 測溫范圍 | 公稱壓力 | 流 速 | 保護管材料 |
單支熱電偶 | WRN-15 | K | 0～260℃ | ≤2MPa | ≤9m/s | 保護管(Ⅲ) |
WRER-15 | E | |||||
雙支熱電偶 | WRNR2-15 | K | ||||
WRER2-15 | E | |||||
單支熱電偶 | WRN-15A | K | 保護管(Ⅳ) | |||
WRER-15A | E | |||||
雙支熱電偶 | WRNR2-15A | K | ||||
WRER2-15A | E |
保護管材料：1Cr18Ni9Ti不銹鋼
置入長度：1(mm)50、100、150、200、250、300、350、400、450、500
l≤100mm時，保護管可選用600℃

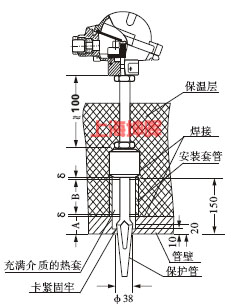

◆ 安裝結構示圖
01型熱套式熱電偶安裝結構示圖 | 13型高溫高壓熱電偶安裝結構示圖 |
| |
14型中溫中壓熱電偶安裝結構示圖 | 15型低溫低壓熱電偶安裝結構示圖 |
| |
