SWP-PID自整定/光柱顯示控制儀（外給定或閥位控制）
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
SWP-LED系列PID外給定（或閥位）控制儀/PID外給定（或閥位）光柱顯示控制儀適用于需要進行高精度測量控制的系統，可取代放大器直接驅動執行的機構(如閥位等)。
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
一、主要特點
1、通過簡單快捷的參數設置，即可適配各種分度號,，進一步提高了儀表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入、顯示測量信號及閥位反饋信號?？煞謩e帶有一路模擬量控制輸出（開關量控制輸出-繼電器正轉、反轉控制）及一路模擬量變送輸出，可適用于各種測量控制場合。
4、自動跟隨外部給定值（或閥位反饋值）進行控制輸出（模擬量控制輸出或繼電器正轉、反轉控制輸出）。可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平穩切換。
二、特殊技術參數
控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 | 0.0%-100.0%（單位：0.1%） |
積分（復位）時間 | 0-9,999s（單位：1s） |
微分（比率）時間 | 0-9,999s（單位：1s） |
控制周期 | 1-250s（單位：1s） |
采樣周期 | 0.5s |
三、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考見隨機接線圖）

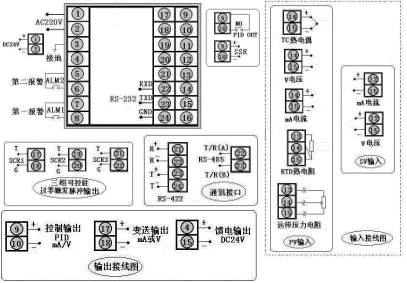

型號 | SWP-ND415、D425系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×48×110mm |  |
型號 | SWP-NS415、S425系列 | |
儀表外形 |
儀表尺寸:48×96×110mm | |

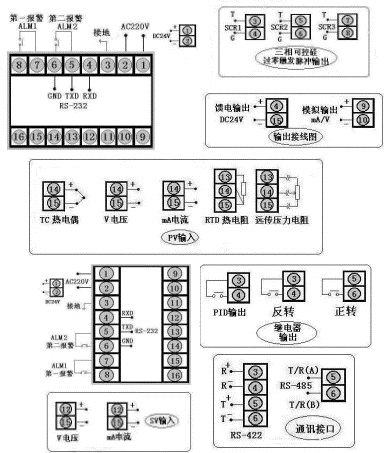

型號 | SWP-ND815、D825系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-NT815、T825系列 | |
儀表外形 |
儀表尺寸:160×80×140mm | |
型號 | SWP-NS815、S825系列 | |
儀表外形 |
儀表尺寸:80×160×140mm | |
型號 | SWP-NT815、T825系列 | |
儀表外形 |
儀表尺寸:80×160×140mm | |

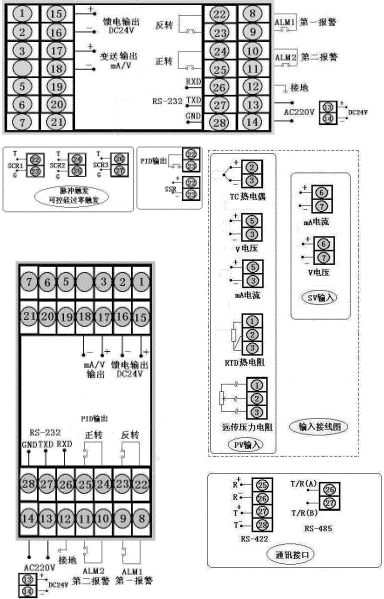

型號 | SWP-ND915、D925系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm |  |

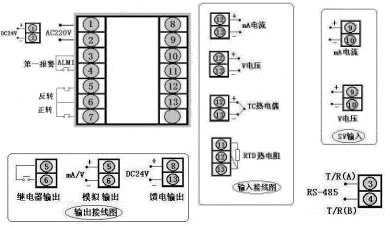

型號 | SWP-ND715、D725系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:72×72×110mm |  |
特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
四、SWP-LED系列PID自動演算外給定（或閥位）控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP -N | □ □ □□-□ □ □ -□□/□□-□ □ -□ -□ | 新一代PID自整定控制儀 | |||||||||||
外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | |||||||||||
外形尺寸 | 4789 | 96×48mm（橫） 48×96mm（豎）72×72mm160×80mm 80×160mm96×96mm | |||||||||||
控制作用 | 1525 | 外給定控制閥位控制（繼電器正轉反轉控制） | |||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||
控制輸出 | □ | 參見"控制輸出方式" | |||||||||||
變送輸出 | □ | 參見"變送輸出方式" | |||||||||||
PV輸入類型 | □□ | 參見"輸入類型" | |||||||||||
SV輸入類型 | □□ | 參見"輸入類型" | |||||||||||
第一報警方式 | □ | 參見"報警輸出方式" | |||||||||||
第二報警方式 | □ | 參見"報警輸出方式" | |||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
五、SWP-LED系列PID光柱顯示外給定（或閥位）控制儀型譜表
型 號 | 代 碼 | 說 明 | |||||||||||
SWP -N | T□□□-□ □ □- □□/□□-□ □-□- □ -□ | 新一代PID光柱顯示控制儀 | |||||||||||
外形尺寸 | 8 | 160×80mm,80×160mm | |||||||||||
控制作用 | 1525 | 外給定控制閥位控制(繼電器正轉反轉控制) | |||||||||||
通訊方式 | □ | 參見"通訊方式" | |||||||||||
控制輸出 | □ | 參見"控制輸出方式" | |||||||||||
變送輸出 | □ | 參見"變送輸出方式" | |||||||||||
PV輸入類型 | □□ | 參見"輸入類型" | |||||||||||
SV輸入類型 | □□ | 參見"輸入類型" | |||||||||||
第一報警方式 | □ | 參見"報警輸出方式" | |||||||||||
第二報警方式 | □ | 參見"報警輸出方式" | |||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
外形特征 | X | 橫式顯示豎式顯示（可省略） | |||||||||||
特殊型號或要求的, 請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明 。
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA開方 |
★ 報警輸出方式
選型代碼 | N | H | L | G | A | D |
輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 |
★ 第一報警輸出只能選擇N、H或L報警輸出。
★ 注1：儀表顯示方式為 PV、SV雙LED顯示。
★
注2：外給定控制--可選擇由內部設定控制目標值或由外部輸入設定控制目標值。
★ 注3：閥位控制--繼電器正轉、反轉控制輸出。
★
型號舉例：
1、SWP-S815-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-S815-020-12-HL-P)
智能外給定PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
2、SWP-D805-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-D815-020-12-HL-P)
外給定調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
3、SWP-D915-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-D915-020-12-HL-P)
方形智能PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA,儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×96mm方形
4、SWP-S415-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-S415-020-12-HL-P)
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA,儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
5、SWP-D415-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-D415-020-12-HL-P)
智能自整定PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
6、SWP-S815-022-12-HL-P (虹潤精密儀器公司型號為HR-WP-S815-020-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
7、SWP-D815-022-12-HL-P (虹潤精密儀器公司型號為HR-WP-D815-020-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
8、SWP-D915-022-03-HL (虹潤精密儀器公司型號為HR-WP-D915-022-03-HL)
智能溫控器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為k型熱電偶,儀表帶上、下限報警輸出，儀表電源為AC220V，儀表外型為96×96mm方形
9、SWP-S415-022-08-HL (虹潤精密儀器公司型號為HR-WP-S415-022-08-HL)
智能溫度控制器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為Pt100,儀表帶上、下限報警輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
10、SWP-D415-022-12-HL-P (虹潤精密儀器公司型號為HR-WP-D415-022-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
