NHR-6100R系列無紙記錄儀
概述NHR-6100R系列無紙記錄儀(配套型)集顯示、控制、記錄、遠傳等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在治金、石油、化工、建材、造紙、食品、制藥等各種工業現場
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 概述 |
NHR-6100R系列無紙記錄儀(配套型)集顯示、控制、記錄、遠傳等多種功能于一身，可以采集、保存、分析各種工業過程中的重要數據，主要應用在治金、石油、化工、建材、造紙、食品、制藥等各種工業現場。 |
 儀表面板 |
| 160*80mm(A型)80*160mm(B型)96*96mm(C型) ?、亠@示面板②確認鍵顯示通道切換鍵時標切換鍵③光標下移鍵④光標上移鍵⑤光標左移鍵⑥光標右移鍵 |
| 簡易畫面指示 |
|

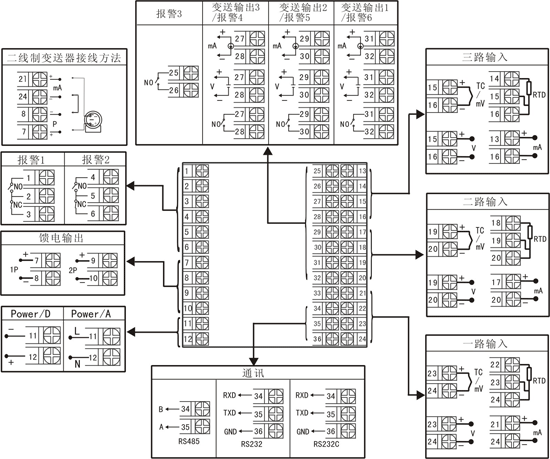

注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。 注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1 |
 |
| 儀表選型 |
| NHR-61□R-□-□-□-□ 無紙記錄儀 ① ② ③ ④ ⑤ |
| ①輸入通道 | ②規格尺寸 | ||
| 代碼 | 輸入通道 | 代碼 | 寬*高*深 |
01 | 1路輸入 2路輸入 3路輸入 | A B C | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） |
| ③報警輸出（備注1） | ④供電電源 | ||
| 代碼 | 報警通道（繼電器接點輸出） | 代碼 | 電壓范圍 |
X | 無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警 | A D | AC/DC 100～240V(AC/50-60Hz) DC 20～29V |
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) | |||
| 變送輸出(備注1) | 通訊輸出 | ||
| 代碼 | 輸出通道 | 代碼 | 通訊接口(通訊協議) |
| 1 2 3 | 1路變送輸出 2路變送輸出 3路變送輸出 | D1 D2 D3 | RS-485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口 |
| 饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓) | ||
| 1P 2P | 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。 | ||
備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6
2、儀表型號舉例：
例1：NHR-6101R-A-2-A-1/D1(4～20mA輸入，4～20mA輸出)
含義：單路無紙記錄儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V供電，1路變送輸出，RS485通訊。
輸入信號類型(訂貨時請在選型后備注信號類型)
| 信號類型 | 量程范圍 | 信號類型 | 量程范圍 |
| B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1 | 400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ | BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA開方 4～20mA開方 0～5V開方 1～5V開方 | -200.0～600.0℃ -9999～99999 特殊定制 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 |
輸出信號類型(訂貨時請在選型后備注信號類型)
| 信號類型 | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10V(特殊定制) |
| 負載電阻RL | RL≤480Ω | RL≥250KΩ | RL≤960Ω | RL≥250KΩ | RL≤480Ω | RL≥4KΩ |
