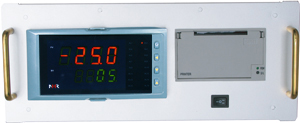

NHR-5920系列多回路臺式打印控制儀
概述NHR-5920系列多回路臺式打印控制儀采用先進的微處理器進行智能控制，集打印、控制及測量顯示于一體，本機包含多路測量顯示控制儀的全部功能，增加了現場打印記錄功能，可以自動定時打印或手動即時打印
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
可巡回檢測8～16路測量信號，各輸入通道測量信號互不干擾。
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A | 300*140*210mm（橫式） | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ③變送輸出 | |||
| 代碼 | 輸出類型（輸出方式） | ||
| X 0 1 2 3 4 5 00 01 02 03 04 05 8 | 無輸出 4-20mA(統一變送) 1-5V(統一變送) 0-10mA(統一變送) 0-5V(統一變送) 0-20mA(統一變送) 0-10V(統一變送) 4-20mA(分別變送) 1-5V(分別變送) 0-10mA(分別變送) 0-5V(分別變送) 0-20mA(分別變送) 0-10V(分別變送) 特殊規格 | ||
| ④報警輸出（繼電器接點輸出） | |||
| 代碼 | 報警通道 | ||
| X 1 2 | 無輸出 統一報警 分別報警 | ||
| ⑤饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
| X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）” 表示第一路12V，第二路24V饋電輸出。 | ||
| ⑥供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A | AC/DC 100-240V(50/60Hz) | ||
| ⑦備注 | |||
| 無備注可省略 | |||
| 備注： |

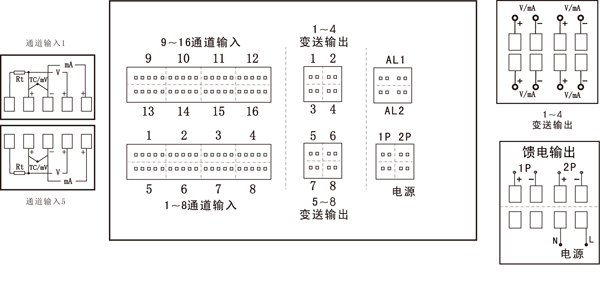

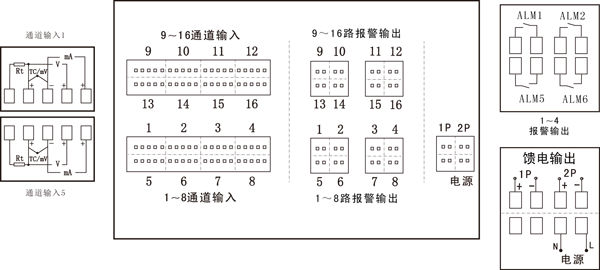

| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、選型時如果變送輸出選擇統一變送則報警輸出可選擇統一報警和分別報警，如果變送輸出選擇分別變送則報警輸出只能選擇統一報警。 3、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。 例1：NHR-5921A-27-0/1/X-A(統一變送輸出/和統一報警輸出) 例2：NHR-5922A-14-X/1/X-A(統一報警輸出) 例3：NHR-5922A-14-X/2/X-A(分別報警輸出) 例3：NHR-5921A-14-00/X/X-A(分別變送輸出) |
