智能數字/光柱顯示控制儀
智能數字/光柱顯示控制儀采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。采用最新無跳線技術
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
智能數字/光柱顯示控制儀采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
采用最新無跳線技術,使輸入端口具備單通道和萬能信號輸入功能,只需通過儀表菜單的簡單設定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。
輸入輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌?，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
產品特點
| 型譜表 |
型 號 | 說 明 | ||||||||||
WP- | □□ | □ | □□ | □ | -□ | □□ | -□ | □ | □ | -□ | |
外形特征 | C | 單屏橫式顯示 | |||||||||
S | 單屏豎式顯示 | ||||||||||
D | 雙屏橫式顯示 | ||||||||||
DS | 雙屏豎式顯示 | ||||||||||
T | 單屏單光柱豎式顯示 | ||||||||||
TX | 單屏單光柱橫式顯示 | ||||||||||

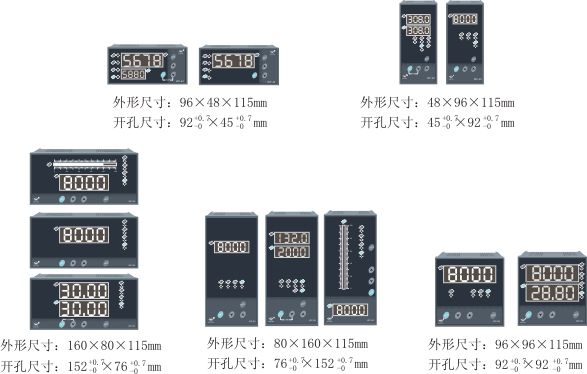

外形尺寸 | 3 | 48X48mm | |||||||||
4 | 96X48mm（橫式） 48X96mm(豎式） | ||||||||||
7 | 72X72mm（方式） | ||||||||||
8 | 160X80mm 80X160mm是(可選光柱） | ||||||||||
9 | 96X96mm（可選光柱） | ||||||||||
控制作用 | 01 | 測量顯示 | |||||||||
03 | 測量顯示帶上、下限控制/報警 | ||||||||||
04 | 顯示帶四限控制/報警（任意組合） | ||||||||||
通訊方式 | 0 | 無通訊接口 | |||||||||
2 | RS-232C通訊接口 | ||||||||||
8 | RS-485通訊接口 | ||||||||||
輸出方式 | 0 | 無輸出 | |||||||||
1 | 繼電器輸出 | ||||||||||
2 | (4～20)mA輸出 | ||||||||||
3 | (0～10)mA輸出 | ||||||||||
4 | (1～5)V輸出 | ||||||||||
5 | (0～5)V輸出 | ||||||||||
6 | SCR可控硅過零觸發脈沖輸出 | ||||||||||
7 | SSR固態繼電器控制信號輸出 | ||||||||||
8 | 特殊規格變送輸出 | ||||||||||
輸入類型 | □□ | 參見“輸入類型表” | |||||||||
第一報警 | N | 無控制/報警（可省略） | |||||||||
H | 第一報警為上限報警 | ||||||||||
L | 第一報警為下限報警 | ||||||||||
第二報警 | N | 無控制/報警（可省略） | |||||||||
H | 第二報警為上限報警 | ||||||||||
L | 第二報警為下限報警 | ||||||||||
饋電輸出 | P | DC24V饋電輸出 | |||||||||
供電方式 | AC220V線性電源（可省略） | ||||||||||
T | AC（90～265）V開關電源供電 | ||||||||||
W | DC24V供電 | ||||||||||
★型號舉例： WP-C801-00-08-N ； WP-C403-01-12-HL ； WP-T804-81-08-2H2L
