固定分體式超聲波流量計
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
特 點
高精度測量
線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%測量范圍大
選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量支持中英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷可靠性高
采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高抗干擾能力強
采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源強大的記憶功能
自動記憶前512日、前128月、前10年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前32日流量計的工作狀態是否正常。
可選配的傳感器 | 基本型號 | 測量范圍 | 流體溫度 | 精度 | |
| 標準外夾式 | TS-2(小型) | TUF-2000SNB1 | DN15-100mm | -30℃～90℃ | 優于 ±1% |
| TM-1(中型) | TUF-2000SNB2 | DN50-1000mm | ||
TL-1(大型) | TUF-2000SNB3 | DN300-6000mm | |||
| 高溫外夾式 | HTS-1(小型) | TUF-2000SNB4 | DN15-100mm | -30℃～160℃ | |
| HTM-1(中型) | TUF-2000SNB5 | DN50-1000mm | ||
| 插 入 式 | TC-1(標準插入) | TUF-2000SNC1 | DN80-6000mm | -40℃～160℃ | |
| TLC-2(加長插入) | TUF-2000SNC2 | |||
| 標準管段式 | 標準管段式 | TUF-2000SNG | DN15-1000mm | -40℃～160℃ | 優于 ±0.5% |
| |||||
電 源 | 一次表DC8-36V, 二次表AC220V或DC24V | ||||
輸 入 | 3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 | ||||
輸 出 | 隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 ) | ||||
通信協議 | METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 | ||||

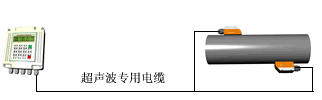

可 選 擇 的 主 機 | 壁掛型 TUF-2000SW用于掛墻安裝尺寸：170×180×56mm | 外夾式測量圖 |
| ||

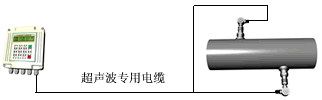

| 盤裝型 TUF-2000SS用于儀表盤安裝尺寸：152×76mm | 插入式測量圖 | |
| ||

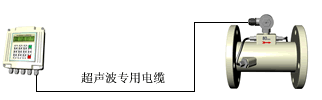

| 壁掛型 TUF-2000SD防爆等級DⅡBT4尺寸：298×298×110mm | 管段式測量圖 | |
|
