Description
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行高精度測量控制的系統，可根據被控對象自動演算出最佳PID控制參數。
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀，并可選擇雙光柱顯示。
一、主要特點
1、 PID參數自整定。
2、
可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。
3、 手/自動無擾動切換，手自狀態下可修改參數。
4、
具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。
二、特殊技術參數
控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
比例范圍 | 0.0%-100.0%（單位：0.1%） |
積分（復位）時間 | 0-9,999s（單位：1s） |
微分（比率）時間 | 0-9,999s（單位：1s） |
控制周期 | 1-250s（單位：1s） |
采樣周期 | 0.5s |

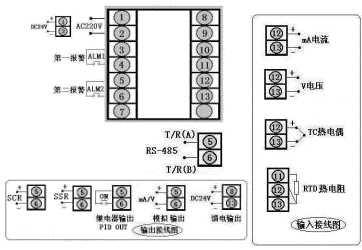

三、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
型號 | SWP-ND405系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×48×110mm |  |
型號 | SWP-ND405系列 | |
儀表外形 |
儀表尺寸:48×96×110mm | |

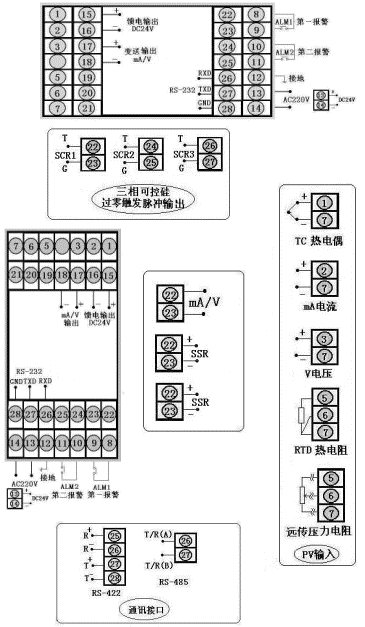

型號 | SWP-ND805系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-NT805系列 | |
儀表外形 |
儀表尺寸:160×80×140mm | |
型號 | SWP-NS805系列 | |
儀表外形 |
儀表尺寸:80×160×140mm | |
型號 | SWP-NT805系列（豎式） | |
儀表外形 |
儀表尺寸:80×160×140mm | |

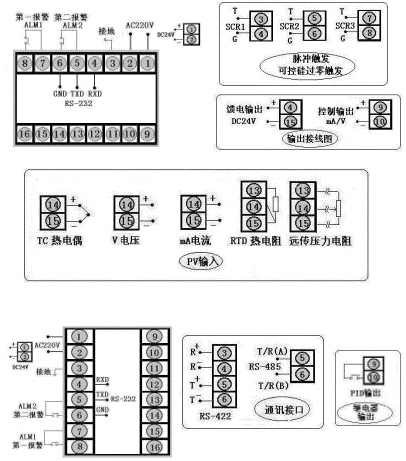

型號 | SWP-ND905系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:96×96×140mm |
|

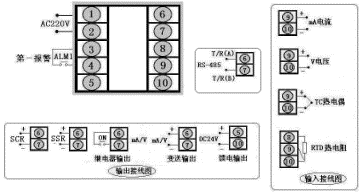

型號 | SWP-ND705系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:72×72×110mm |
|
型號 | SWP-ND105系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:48×48×110mm |
|
四、SWP-LED系列PID參數自整定控制儀型譜表
型 號 | 代 碼 | 說 明 | ||||||||||
SWP -N | □ □ □□ -□ □ -□ □□ -□ □-□-□ | 新一代PID自整定控制儀 | ||||||||||
外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | ||||||||||
外形尺寸 | 14789 | 48×48mm96×48mm（橫） 48×96mm（豎）72×72mm160×80mm 80×160mm96×96mm | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通訊方式 | 02489 | 無通訊通訊接口為RS-232C通訊接口為RS-422通訊接口為RS-485通訊接口特殊規格 | ||||||||||
控制輸出 | □ | 參見"控制輸出方式" | ||||||||||
變送輸出 | □ | 參見"變送輸出方式" | ||||||||||
輸入類型 | □□ | 參見"輸入類型" | ||||||||||
第一報警方式 | NHL | 無報警（可省略）上限報警下限報警 | ||||||||||
第二報警方式 | NHL | 無報警（可省略）上限報警下限報警 | ||||||||||
饋電輸出 | P | DC24V 饋電輸出 | ||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | ||||||||||
五、SWP-LED系列PID光柱顯示控制儀型譜表
型 號 | 代 碼 | 說 明 | ||||||||||
SWP -N | T □ □□ -□ □ □- □□-□ □- □- □- □ | 新一代光柱PID顯示控制儀 | ||||||||||
外形尺寸 | 8 | 160×80mm（橫），80×160mm（豎） | ||||||||||
控制作用 | 05 | PID自整定控制 | ||||||||||
通訊方式 | 02489 | 無通訊通訊接口為RS-232C通訊接口為RS-422通訊接口為RS-485通訊接口特殊規格 | ||||||||||
控制輸出 | □ | 參見"控制輸出方式" | ||||||||||
變送輸出 | □ | 參見"變送輸出方式" | ||||||||||
輸入類型 | □□ | 參見"輸入類型" | ||||||||||
第一報警方式 | NHL | 無報警（可省略）上限報警下限報警 | ||||||||||
第二報警方式 | □ | 參見"報警方式" | ||||||||||
饋電輸出 | P | 饋電輸出 | ||||||||||
供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | ||||||||||
外形特征 | X | 橫式顯示豎式顯示（可省略） | ||||||||||
★ 輸入類型：
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA開方 |
★ 變送輸出方式
選型代碼 | 0 | 2 | 3 | 4 | 5 | 8 |
輸出方式 | 無輸出 | 4～20mA | 0～10mA | 1～5V | 0～5V | 特殊規格 |
★ 報警輸出方式
選型代碼 | N | H | L | G | A | D |
輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 |
★
注：D105報警輸出只有一個。
控制輸出為PID控制，變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。
★
同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 型號舉例：
1、SWP-S805-020-12-HL-P
(虹潤精密儀器公司型號為HR-WP-S805-020-12-HL-P)
智能PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
2、SWP-D805-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-D805-020-12-HL-P)
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，帶DC24V饋
電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
3、SWP-D905-020-12-HL-P
(虹潤精密儀器公司型號為HR-WP-D905-020-12-HL-P)
方形智能PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA,儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×96mm方形
4、SWP-S405-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-S405-020-12-HL-P)
智能調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA,儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
5、SWP-D405-020-12-HL-P (虹潤精密儀器公司型號為HR-WP-D405-020-12-HL-P)
智能自整定PID調節器，無通訊和變送輸出，PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
6、SWP-S805-022-12-HL-P (虹潤精密儀器公司型號為HR-WP-S805-020-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，
帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為80×160mm豎式
7、SWP-D805-022-12-HL-P
(虹潤精密儀器公司型號為HR-WP-D805-020-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA，儀表帶上、下限報警輸出，
帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式
8、SWP-D905-022-03-HL
(虹潤精密儀器公司型號為HR-WP-D905-022-03-HL)
智能溫控器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為k型熱電偶,儀表帶上、下限報警輸出，儀表電
源為AC220V，儀表外型為96×96mm方形
9、SWP-S405-022-08-HL
(虹潤精密儀器公司型號為HR-WP-S405-022-08-HL)
智能溫度控制器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為Pt100,儀表帶上、下限報警輸出，儀表電源為AC220V，儀表外型為48×96mm豎式
10、SWP-D405-022-12-HL-P (虹潤精密儀器公司型號為HR-WP-D405-022-12-HL-P)
智能自整定PID調節器，無通訊，變送輸出和PID控制輸出為4-20mA，輸入信號為4-20mA儀表帶上、下限報警輸出，帶DC24V饋電輸出，儀表電源為AC220V，儀表外型為96×48mm橫式
