UQK-01 UQK-02 UQK-03型浮球液位控制器
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
UQK浮球液位開關概述
UQK-01、UQK-02、UQK-03型浮球液位控制器適用于對各種容器內液體的液體控 制，當液位到達上、下切換值時，控制器觸點發出通斷開關式信號。 產品系列分防爆或非防爆兩大類，防爆型能用于易燃和易爆介質為1.2級及A、B、C組承壓容器的液位控制。 BUQK-01、02、03型為防爆型浮球液位控制器，而且可以承受最高為4MPa壓力。液位開關不適用于對不銹鋼材質有較強腐蝕作用以及具有導磁性的介質。
技術指標：
| 型號及主要技術參數 | |||||||
| 型號 | 普通型 | UQK-01 | UQK-01N | UQK-01T | UQK-02 | UQK-03 | UQK-04 |
| 運作界限 | 10 | 60 | 40 | 80-320 | 8-1000 | 8 | |
| 調整方式 | 不可調 | 不可調 | 可調 | 有級可調 | 無級可調 | 不可調 | |
| 安裝方式 | 水平 | 水平 | 垂直 | 水平 | 垂直 | 外側裝水平 | |
| 連接法蘭面型式及規格 | DN80凸型 | DN40 | |||||
| JB/T82.2-94 PN4.0(系列2） | JB/T81-4PN1.0 (常壓） JB/T81-94按壓力等級（≤2.5MPa） JB/T82.2-94凹型按壓力等級（4.0MPa) | ||||||
| 特點 | 適用高粘度介質 | 用戶自備大小頭法蘭 | 可拆性 | ||||
| 安裝尺寸（L） | 標準型：70mm 特殊型：150mm | 292 | |||||
| 工作壓力 | 常壓型P≤0.1MPa， 壓力型0.1＜P≤4.0MPa | ||||||
| 工作溫度 | -40℃～+150℃ | ||||||
| 觸點容量 | 220VAC/DC 1A | ||||||
| 材質 | 接液部分1Cr18Ni9Ti；防爆外殼ZL102噴塑 | ||||||
| 出線口螺紋 | M20×1.5 | ||||||
| 介質密度 | ≥0.65g/cm3 | ||||||
| 防爆標志 | 隔爆型dⅡBT4 | ||||||
型號規格代碼:
UQK | 浮球液位控制器 | ||||
代碼 | 安裝形式 | ||||
-01 | 不可調水平安裝 | ||||
| -01N | 不可調水平安裝,適測高粘介質 | ||||
| -01T | 可調,垂直安裝 | ||||
| -02 | 有級可調,水平安裝 | ||||
| -03 | 無級可調,垂直安裝 | ||||
| -04 | 外測水平安裝 | ||||
代碼 | 工作壓力 | ||||
A | 常壓 | ||||
B | 常壓 | ||||
代碼 | 連接法蘭 | ||||
1 | DN40 | ||||
2 | DN80 | ||||
| 安裝尺寸L(mm) | 介質密度(g/cm3) | ||||
UQK | 01T | A | 2 | 70 | |
實例：UQK-01TA2-70-0.8表示選用普通型浮球液位控制器,采用可調垂直安裝方式,常壓工作,連接法蘭DN80,安裝尺寸70mm,介質密度為0.8g/cm3?！ ?/p>
結構原理

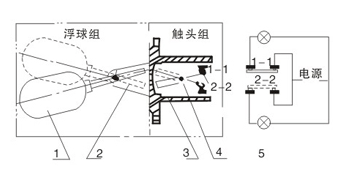

控制器由浮筒組與觸頭組二大部分組成。當被測液位升高或降低時，浮筒(1)隨之升降，使其端部的磁鋼(2)上下擺動，通過磁力排斥安裝在外殼(3)內相同磁極的磁鋼(4)上下擺動。其另一端的觸頭(5)便在靜觸頭1-1，及2-2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，或啟閉電動泵供液或收液。
由不銹鋼制成的浮筒及部件，因此具有較好的耐腐蝕性，控制器的浮筒動作部分與觸點組是隔離的，因此避免了一般液位繼電，容易滲漏的缺陷。

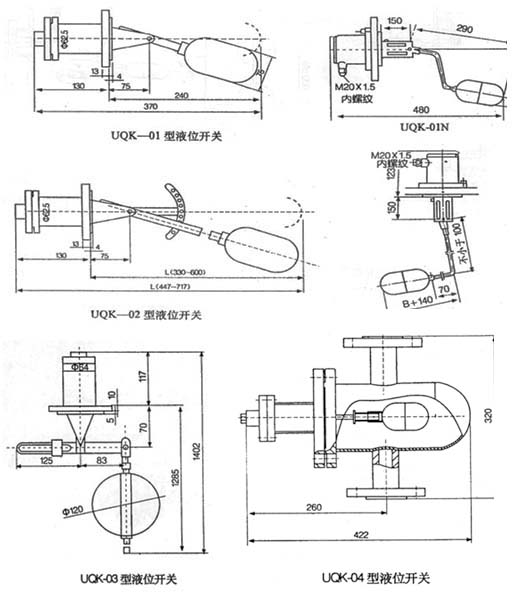

外形尺寸圖

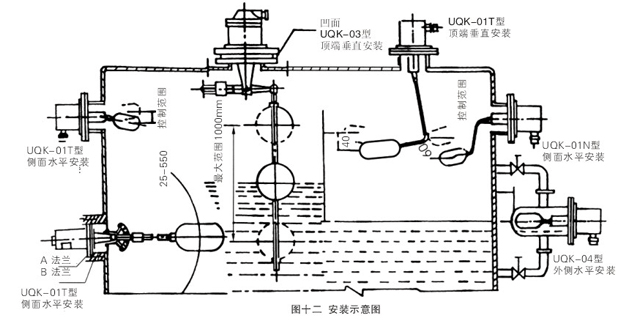

安裝示意圖
安裝注意事項
1、安裝時注意螺栓孔方位，用戶自配凹面法蘭。
2、接線應采用外徑10mm五芯橡皮電纜，所有接線端子應連接可靠，出線螺帽，要妥善壓緊，以防引線松脫。
3、操作時應嚴格遵守電氣設備使用規程，在安裝時應使金屬外殼可靠接地（一般可接在法蘭上），以確保用電安全；
4、被測介質液面的波動頻率不能太大，和不應含有導磁雜質。
5、觸點容量均為阻性負載，如用非阻性負載，要用中間繼電器轉換。
6、該型號控制器屬非防水型結構，不宜在室外露天場合使用；
7、被控介質不應有導磁雜質，且液面波動頻率不能太大；
8、使用中的儀器應定期檢查；
