NHR-100過程校驗儀
NHR-100過程校驗儀是一種多功能、高精度的便攜式儀器，可用于校準、測試工業過程裝置及各種電氣設備，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號類型。
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
概述
NHR-100過程校驗儀是一種多功能、高精度的便攜式儀器，可用于校準、測試工業過程裝置及各種電氣設備，支持電流、電壓、電阻、頻率、熱電偶、熱電阻等多種信號類型，最高精度可達0．015％，是工業現場、實驗室以及各類儀表制造商必備的計量測試工具。
★信號輸出和測量可同步進行
★高精度、多功能的源和測量
★具備24V配電能力,可向環路供電
★查表功能，實現熱偶mV值、電阻值與溫度的快速互查
★智能插孔閃光提示,避免誤操作
★手/自動冷端補償和設定
★零點量程自校準功能
★內置電池，可在線充電，一次充電可工作10小時(Ni-MH電池)
★電池容量指示，電池電壓過低自動關機
★硅膠按鍵盤，超長壽命，手感好
功能
| ·電壓測量輸出 ·電流測量輸出 ·電阻測量輸出 ·頻率測量輸出 ·模擬二線制變送器 | ·13種熱電偶、熱電阻測量/輸出 ·脈沖計數 ·保存并調用10組設定 ·電流輸入保護設計 ·自動斜坡和階梯輸出 ·冷端手動、自動補償選擇 |
測量輸出功能一覽表
| 名稱 | 測量/輸出 | ||
| 功能 | 測量 | 輸出 | |
| 直流電壓 DCV | -11～11V | -1～11V | |
| 直流電壓 DCmV | -110～110mV | -10～110mV | |
| 直流電流 DCmA | -24～24mA | 0～24mA | |
| 頻率 | 1～15KHz | 1～50KHz | |
| 電阻 | 0～3200Ω、0～500Ω | 1～3200Ω | |
| 熱電偶 | J，R，S，B，N，K，T，E | ||
| 熱電阻 | Cu50，Cu100，Pt100，Ba1，Ba2 | ||
| 其他功能 | 手工設定冷端，電流環，階梯輸出，斜坡輸出等 | ||
標準設備

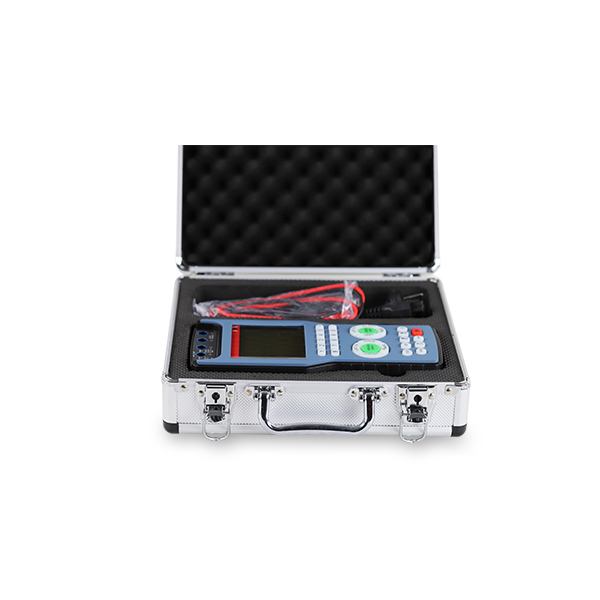

| 標準配件： ◎原裝歐洲進口鱷魚夾一對(一紅一黑) ◎原裝歐洲進口硬點測試線套件一對(一紅一黑) ◎充電器、鋰電池、保險絲、測溫控頭、通訊線 ◎NHR-100過程校驗儀使用手冊 | |

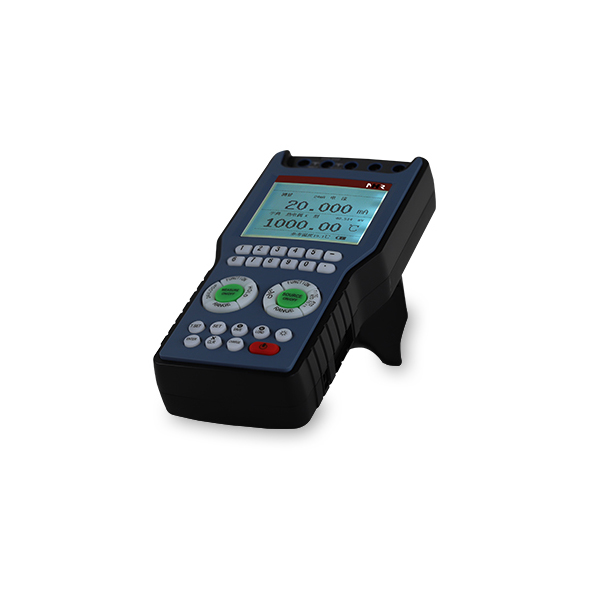

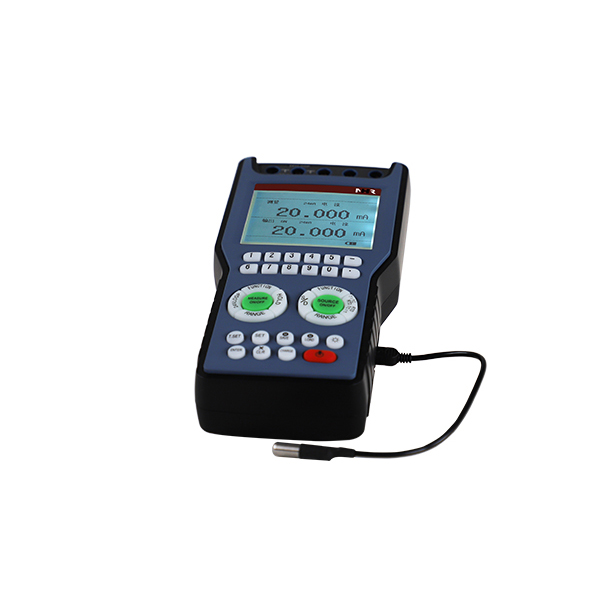

| NHR-100過程校驗儀外觀圖 |
按鍵功能說明
| 按鍵名稱 | 說明 | 按鍵名稱 | 說明 |
 | 設置參考溫度 |  | 設置測量信號類型 |
 | 內部保留 |  | 保持測量值 |
 | 保存測量值或設置值 |  | 更改測量信號范圍 |
 | 階梯調用 |  | 使能輸出直流24V電壓 |
 | 背光控制開關 |  | 內部保留 |
 | 確認 |  | 設置輸出信號類型 |
 | 修改輸入?yún)?shù)，將輸入?yún)?shù)清零 |  | 溫度與熱偶、熱阻之間的轉換 |
 | 階梯參數設定 |  | 更改輸出信號范圍 |
 | 電源開關 |  | 切換查字典和信號輸出功能 |
| 0、1...9 | 數字按鍵 |  | 使能信號輸出 |
| · | 小數點鍵 | - | 負號 |
測量精度
電壓電流信號輸出
| 信號類型 | 分辨率 | 準確度 讀數% + 量程% | 備注 |
| -10～110mV | 0.002mV | 0.01% + 0.010% | 最大負載電流1mA |
| -1～11V | 0.002V | 0.01% + 0.010% | 最大負載電流1mA |
| 0～2mA | 0.001mA | 0.01% + 0.010% | 最大負載電阻800Ω |
| 溫度系數：-10℃～18℃，+28℃～55℃范圍內，（0.001%輸出 + 0.003%滿量程）/℃ | |||
電阻信號輸出
| 信號類型 | 分辨率 | 準確度 讀數% + 量程% | 備注 |
| 1～500Ω | 0.01Ω | 0.015% + 0.1Ω | 激勵電流≤2mA |
| 0.01Ω | 0.015% + 0.05Ω | 激勵電流≤2mA | |
| 1～3200Ω | 0.1Ω | 0.015% + 0.5Ω | 激勵電流≤2mA |
| 溫度系數：-10℃～18℃，+28℃～55℃范圍內，0.015%滿量程/℃ | |||
頻率信號輸出
| 信號類型 | 分辨率 | 準確度 | 備注 |
| 1～10 Hz | 0.001 Hz | ±0.05% | / |
| 10～100 Hz | 0.01 Hz | ±0.05% | / |
| 100～1000 Hz | 0.1 Hz | ±0.25% | / |
| 1000～50000 Hz | 1Hz | ±0.5% | / |
| 輸出波形：方波，占空比可調。 幅值：2V～10V P-P 直流偏置：-0.1V 最大負載電流：1mA | |||
RTD信號輸出
| 信號類型 | 量程（℃） | 分辨率（℃） | 準確度（℃） |
| Pt100 | -200～800 | 0.01 | 0.15 |
| Ba1 | -200～600 | 0.01 | 0.15 |
| Ba2 | -200～600 | 0.01 | 0.15 |
| Cu50 | -50～150 | 0.01 | 0.15 |
| Cu100 | -50～150 | 0.01 | 0.15 |
| 允許的激勵電流：≤2mA。 | |||
TC信號輸出
| 信號類型 | 量程（℃） | 分辨率（℃） | 準確度（℃） |
| J | -200～0 | 0.1 | 0.4 |
| 0～1200 | 0.3 | ||
| K | -200～0 | 0.1 | 0.6 |
| 0～1370 | 0.3 | ||
| T | -200～0 | 0.1 | 0.8 |
| 0～400 | 0.5 | ||
| E | -200～0 | 0.1 | 0.6 |
| 0～950 | 0.4 | ||
| R | -20～0 | 0.1 | 1.8 |
| 0～500 | 1.4 | ||
| 500～1750 | 1.2 | ||
| S | -20～0 | 0.1 | 1.8 |
| 0～500 | 1.2 | ||
| 500～1750 | 1.2 | ||
| B | 400～800 | 0.1 | 1.5 |
| 800～1000 | 1.3 | ||
| 1000～1800 | 1.3 | ||
| N | -150～0 | 0.1 | 0.8 |
| 0～1300 | 0.5 | ||
| 冷端手動補償 | |||
電壓信號測量
| 信號類型 | 分辨率 | 準確度 讀數% + 量程% | 備注 |
| 0～110mV | 0.001mV | 0.02% + 0.02% | 輸入阻抗1MΩ |
| 0～11V | 0.002V | 0.02% + 0.02% | 輸入阻抗50KΩ |
| 溫度系數：-10℃～18℃，+28℃～55℃范圍內，(0.0015%讀數+ 0.002%滿量程)/℃ | |||
電流信號測量
| 信號類型 | 分辨率 | 準確度 讀數% + 量程% | 備注 |
| 0～22mA | 0.001mA | 0.02% + 0.02% | |
| 溫度系數：-10℃～18℃，+28℃～55℃范圍內，(0.0015%讀數+ 0.002%滿量程)/℃ 最大輸入電壓：24V | |||
電阻信號測量
| 信號類型 | 分辨率 | 準確度 讀數% + 量程% | 備注 |
| 0～500Ω | 0.01Ω | 0.015% + 0.1Ω | |
| 400～3200Ω | 0.1Ω | 0.015% + 1Ω | |
| 溫度系數：-10℃～18℃，+28℃～55℃范圍內， 0.015%滿量程/℃ | |||
TC信號測量
| 信號類型 | 量程（℃） | 分辨率（℃） | 準確度（℃） |
| J | -200～0 | 0.1 | 1.0 |
| 0～1200 | 0.6 | ||
| K | -200～0 | 0.1 | 1.0 |
| 0～1370 | 0.6 | ||
| T | -200～0 | 0.1 | 1.0 |
| 0～400 | 0.6 | ||
| E | -200～0 | 0.1 | 1.0 |
| 0～950 | 0.6 | ||
| R | -20～0 | 0.1 | 2.0 |
| 0～500 | 1.8 | ||
| 500～1750 | 1.4 | ||
| S | -20～0 | 0.1 | 2.0 |
| 0～500 | 1.6 | ||
| 500～1750 | 1.4 | ||
| B | 400～800 | 0.1 | 2.0 |
| 800～1000 | 1.6 | ||
| 1000～1800 | 1.4 | ||
| N | -150～0 | 0.1 | 1.0 |
| 0～1300 | 0.6 | ||
| 手動冷端補償 | |||
RTD信號測量
| 信號類型 | 量程（℃） | 分辨率（℃） | 準確度（℃） |
| Pt100 | -200～800 | 0.01 | 0.15 |
| Ba1 | -200～600 | 0.01 | 0.15 |
| Ba2 | -200～600 | 0.01 | 0.15 |
| Cu50 | -50～150 | 0.01 | 0.15 |
| Cu100 | -50～150 | 0.01 | 0.15 |
綜合指標
| 操作溫度 | -10℃～55℃ |
| 儲存溫度 | -20℃～70℃ |
| 相對濕度（無凝結相對工作溫度%） | 90%（至30℃） |
| 75%（至40℃） | |
| 45%（至50℃） | |
| 35%（至55℃） | |
| 振動 | 隨機性，2倍加速度，5到500Hz |
| 沖擊 | 30g，11毫秒，半正弦波沖擊 |
