概述NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、
- 電 話：021-69028098
- 傳 真：021-69028066
- 郵 箱：shkhyb@163.com
Description
| 概述 |
NHR-5100系列單回路數字顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，廣泛運用于電力、石化、冶金、輕工、制藥、航空等諸多領域。 |
 儀表面板 |
| 160*80mm(A型)80*160mm(B型)96*96mm(C型)96*48mm(D型)48*96mm(E型) 160*80mm(K型)80*160mm(L型)96*96mm(M型)72*72mm(F型)48*48mm(H型) |
 |
| 參數功能 |
| ★注：以上參數為儀表全部參數，如果不是全功能儀表，則未選功能所對應的參數將不予顯示。 例如： 注1：SV屏顯示“時間”有打印功能打開時才顯示。 注2：第四報警方式的“斷線報警”客戶有要求時才開放。 |
| 儀表接線圖 |
 |

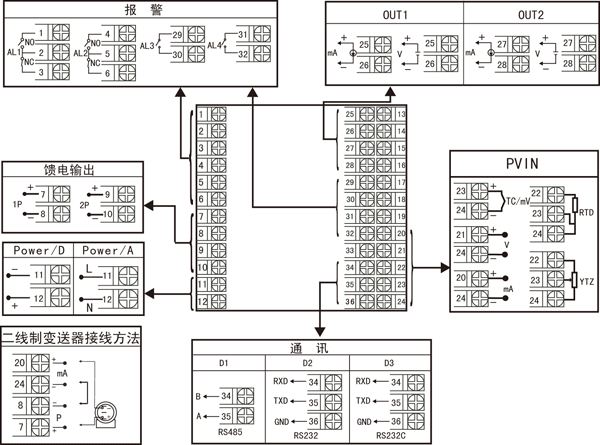

| 規格尺寸為A、B、C、D、E、K、L、M型接線圖注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。圖一 |

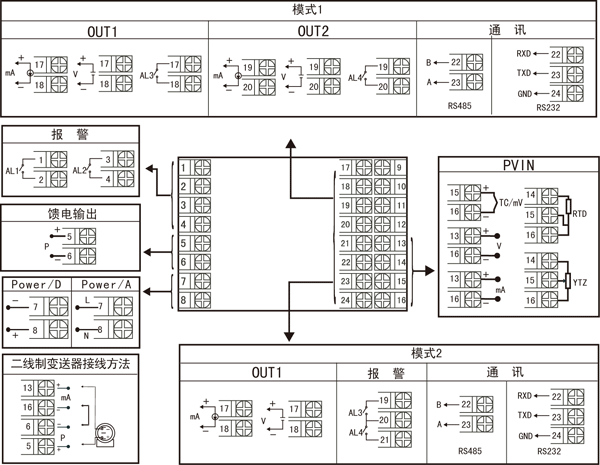

 規格尺寸為F型接線圖 |

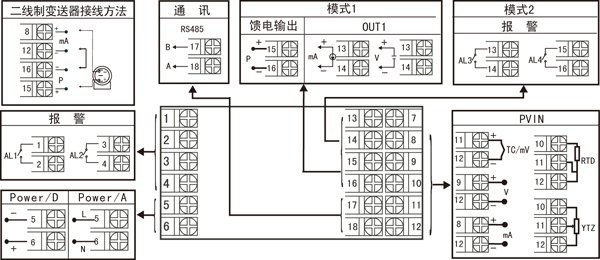

 規格尺寸為H型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
單路輸入，雙屏LED數碼顯示，且?guī)в泄庵M指示功能（0～100％）。 儀表選型 |
| NHR-5100□-□-□/□/□/□/□( )-□-(
) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
| ①規格尺寸 | ②輸入分度號 | ||
| 代碼 | 寬*高*深 | 代碼 | 分度號（測量范圍） |
| A B C D E F H K L M | 160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（橫式/光柱） 80*160*110mm（豎式/光柱） 96*96*110mm（方式/光柱） | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
| ③變送輸出1（OUT1） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | ||
| ④變送輸出2（OUT2） | |||
| 代碼 | 輸出類型（負載電阻RL） | ||
| X 0 1 2 3 4 5 8 | 無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 | ||
| ⑤報警（繼電器接點輸出） | |||
| 代碼 | 報警限數 | ||
| X 1 2 3 4 | 無輸出 1限報警 2限報警 3限報警 4限報警 | ||
| ⑥通訊輸出 | |||
| 代碼 | 通訊接口（通訊協議） | ||
X | 無通訊輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 | ||
| ⑦饋電輸出 | |||
| 代碼 | 饋電輸出（輸出電壓） | ||
| X 1P 2P | 無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V， 第二路24V饋電輸出。 | ||
| ⑧供電電源 | |||
| 代碼 | 電壓范圍 | ||
| A D | AC/DC 100-240V (50/60Hz) DC 20-29V | ||
| ⑨備注 | |||
| 無備注可省略 | |||
| 備注： |
| 1、選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。 2、規格尺寸為F型的儀表不帶RS232C打印接口,H型的儀表不帶RS232通訊接口和RS232C打印接口。 3、規格尺寸為D、E型的儀表，接線端子25~36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，規格尺寸為H型的儀表繼電器容量一樣，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。 4、在寫型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上。 例1：NHR-5100A-55-0/X/2/D1/1P(24)-A |
